第 1 部分: 前言
1.1 開始使用之前
◆ 對未準備安裝的主板,應將其保存在防靜電保護袋中
◆ 在使用前,宜將主板置于穩固的平面上。
◆ 在將主板與電源連接前,請確認電源電壓值。
◆ 當您需連接或拔除任何設備前,須確定所有的電源線事先已被拔掉。
◆ 請留意手冊上提到的所有注意和警告事項。
◆ 設備在使用過程中出現異常情況,請找專業人員處理。
◆ 如何識別報警聲:(長鳴聲為系統內存出錯；短“嘀”一聲為開機聲)。
◆ 您可以在主板上找到標示著此主板的版本「 REV : X.X」 。 其中X.X為數字， 例如標示「 REV:1.0」 ， 意即此主板的版本為1.0。 當您要更新主板的BIOS、 驅動程序或參考其他技術數據時， 請注意產品版本的標示。

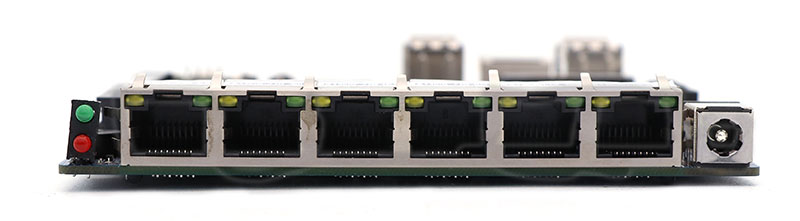

產品展示
1.2 主板規格
System | |||
CPU | 板載Intel? Core? i5-8250U Processor ,FC-BGA1356，雙核四線程， 4.00GHz主頻，最大睿頻頻率3.40 GHz，6MBSmartCache緩存， TDP15W處理器 （可選）英特爾? I3/I5/I7 (FC-BGA1356)處理器 | ||
內存 | 1 x DDR4 260PIN SO-DIMM插槽(內存支持電壓1.2V) 內存類型 DDR4-2400 單根最大支持32GB | ||
存儲功能 | 2× SATA 1×MINI PCI-E 接口支持 M-SATA 固態硬盤接口 | ||
網絡功能 | 板載INTEL82583千兆網卡芯片 | ||
背板 I / O | 1×PWRB開關按鈕 1×一鍵還原按鈕 1× HDMI接口 | 2×雙層USB3.0接口 1× 6LAN接口 | |
板載 I / O | 1×清除CMOS跳線 | 1×F_USB2.0接口（可接2個usb2.0） | 1×CPU風扇供電插座 |
Mechanical & Environmental | |||
供電方式 | OPS插槽供電 | 尺寸 | 120mm x 120mm |
工作溫度 | -20~55 ℃ | 環境溫度 | 5~90℃相對濕度,無冷凝 |
1.3 主板擺位圖
注：·表示第 1 PIN
（以上圖片僅供參考，請以實物為準）
第 2 部分: 安裝
請依照下列步驟組裝您的電腦：
1、參照用戶手冊將主板上所有 Jumper（跳線帽）調整正確。
2、安裝其他擴展卡。
3、連接所有信號線、電纜、面板控制線路以及電源供應器。
4、啟動計算機，完成 BIOS 程序的設置。
本主板關鍵元器件都是集成電路，而這些元件很容易因?yàn)樵馐莒o電的影響而損壞。因此，請?jiān)谡桨惭b主板之前，請先做好以下的準備：
1、拿主板時手握板邊，盡可能不觸及元器件和插頭插座的引腳。
2、接觸集成電路元件（如 CPU、RAM 等）時，最好戴上防靜電手環/手套。
3、在集成電路元件未安裝前，需將元件放在防靜電墊或防靜電袋內。
4、在確認電源的開關處于斷開位置后，再插上電源插頭。
2.1 內存安裝
本主板配有 1 條 SO-DIMM 插槽（DIMM1）。安裝內存條時請注意以下兩點：
內存安裝與取出：
2.1.1 安裝內存時，請用拇指和食指輕輕拿住內存條兩端，對齊內存插口和插槽上的防呆點，斜 30 度角插入后輕輕下壓，直至聽到“啪”一聲響，內存條插好
2.1.2 取出內存時，用兩個手指將插槽兩端的卡扣向外推，內存彈起，然后取出內存。
2.2 跳線功能設置
在進行硬件設備安裝之前請根據下表按照您的需要對相應的跳線進行設置。
提示：如何識別跳線、接口的第1針腳，觀察插頭插座旁邊的文字標記，會用三角符號或“1”或加粗的線條表示；看看背面的焊盤，方型焊盤為第 1 針腳，在插設備與連接線時注意區分第一腳，否則會損壞主板。
2.3 接口說明
連接各種外接硬件設備時， 請注意以下的信息：
? 請先確認所使用的硬件設備規格與欲連接的插座符合。
? 在安裝各種設備之前， 請務必將設備及電腦的電源關閉， 并且將電源線自插座中拔除， 以免造成設備的毀損。
? 安裝好設備欲開啟電源前， 請?jiān)俅未_認設備的接頭與插座已緊密結合。
2.3.1 USB接口（F_USB）
連接USB擴展擋板前，請務必將電腦的電源關閉，并且將電源線自插座中拔除，以免造成USB擴展擋板的毀損。
F_USB1（2×5-pin 間距2.54mm 第9pin空）
PIN | 定義 | PIN | 定義 |
1 | +5V | 2 | +5V |
3 | USB1_DATA- | 4 | USB2_DATA- |
5 | USB1_DATA+ | 6 | USB2_DATA+ |
7 | GND | 8 | GND |
9 | N/A | 10 | N/A |
2.3.2 SATA接口（SATA、SATA_PWR）
板上提供 2 個 7 Pin SATA 接口
SATA SATA1 | PIN | 定義 | PIN | 定義 |
1 | GND | 5 | SATA_RXN | |
2 | SATA_TXP | 6 | SATA_RXP | |
3 | SATA_TXN | 7 | GND | |
4 | GND |
SATA_PWR（1×4-pin 間距2.54mm 帶靠背）
PIN | 定義 |
1 | +12V |
2 | GND |
3 | GND |
4 | +5V |
提示： SASTA_PWR 硬盤供電接口的第 1pin 為+12V 輸出，第 4pin 為+5V 輸出。
2.3.4 串口（JP1、JP2、JP3）
主板最多可提供2個RS232串行插針接口。
JP1（1×2-pin 間距2.0mm）、 JP2/3（2×4-pin間距2.>0mm）
定義 | JP1/2/9 | JP6/7/10 |
RS-232 | 1-2 | 1-3 2-4 |
RS-485 | 3-4 | 5-3 6-4 |
485 M R | 5-6 | N/A |
2.3.4 風扇接口（CPU_FAN）
此主機板的散熱風扇電源插座為 4-pin。 電源插座皆有防呆設計， 安裝時請注意方向(黑色線為接地線)。
CPU_FAN（1×4-pin 全靠背）
PIN | 定義 |
1 | GND |
2 | +12V |
3 | FAN_TAC |
4 | FAN_PWM |
這些散熱風扇電源插座并非跳線， 請勿放置跳帽在針腳上
第 3 部分: 常見故障分析與解決
常見故障 | 檢查點 |
通電之后不開機 | 1. 請確認電源連接線是否連接正常 2. 請確認所用電源是否滿足主板的供電要求 3. 嘗試重新插拔內存條 4. 嘗試更換內存條 5. 嘗試根據主板說明書清除主板CMOS 6. 請確認是否有外接卡，去除外接卡后是否正常 |
開機后VGA不顯示 | 1.查看顯示器是否有打開 2.檢查電源線是否正確地連接到顯示器和系統單元 3.檢查顯示器電纜是否正確地連接到系統單元和顯示器 4.查看顯示屏亮度控件是否設置為黑暗狀態,可通過亮度控件提高亮度。有關詳細信息,可參考顯示器操作說明 5.顯示器處于“節電”模式 |
BIOS Setup設置不能保存 | 1. 請確認CMOS電池電壓是否低于2.8V，如低于2.8V，請更換新電池，重新設置保存。 2. BIOS設置不正確,根據開機畫面提示的按鍵（DEL）,在 BIOS Setup 中調整時間和日期 |
提示無法找到可引導設備 | 1. 請確認硬盤電源線、數據線是否連接正常 2. 請確認硬盤是否有物理損壞 3. 請確認硬盤中是否正常安裝操作系統 |
進入系統過程中藍屏或死機 | 1. 請確認內存條及外接卡是否松動 2. 嘗試去掉新安裝的硬件，卸載驅動或軟件 3. 嘗試更換內存 |
進入操作系統緩慢 | 1. 嘗試使用第三方軟件檢查硬盤是否有壞道 2. 請確認系統所在分區剩余空間是否過少 3. 請確認 CPU 散熱風扇是否正常轉動 |
系統自動重啟 | 1. 請確認 CPU 散熱風扇是否正常轉動 2. 請確認是否誤觸發工控機復位按鈕 3. 請使用殺毒軟件確認系統是否感染病毒 4. 請確認內存條及外接卡是否松動 5. 請確認所用電源帶載能力是否足夠，可嘗試更換電源 |
無法檢測到USB設備 | 1. 請確認 USB 設備是否需要單獨供電 2. 請確認 USB 接口是否存在接觸不良 3. 請確認 BIOS Setup 中 USB 控制器是否打開 |
